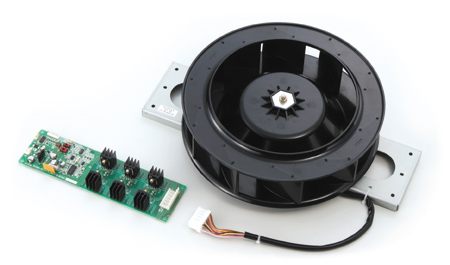

薄型ACDC ターボファンモーター San Ace 225AD
![薄型ACDC ターボファンモーター](https://www.daiwa-ele.com/wp-content/uploads/turbofan.png)
1、最大風量23㎥/min 最大静圧815paの高風量・高静圧ファン 2、ACDCコンバータ搭載でDC電源が不要(AC90~264V入力) 3、PWMコントロール制御で容易に細かいコントロールが可能 4、PCアプリケーションで自在にPWM-DUTYの設定表示が可能 5、40,000時間/40℃の長寿命 6、IP65防塵防水タイプの選択で耐環境性能を実現
大風量・高静圧が要求される幅広い分野で導入して頂けます。
![薄型ACDC ターボファンモーター](https://www.daiwa-ele.com/wp-content/uploads/turbofan15.png)
最大風量23㎥/min 最大静圧815paで業界トップの性能を実現!
DC電源不要 ACDCコンバータを搭載しているため、AC電源で直接駆動できます。大容量のDC電源を用意する必要がないため、トータルコストを抑えることができます。 低騒音・省エネルギー PWMコントロール機能で外部ファンの回転速度を制御できるため、装置の低騒音・省エネルギーに貢献します。
![薄型ACDC ターボファンモーター](https://www.daiwa-ele.com/wp-content/uploads/turbofan14.png)
小型で多機能、簡単にファンのコントロールを実現。 必要な風量を細かく設定可能です。
ファン回転数の設定が容易に可能 ACDCコンバータ搭載でDC電源が不要 PCとのUSB接続で設定・表示が可能 Bluetoothで通信可能(標準品は未実装) RJ45ポートでリモコンなども接続可
製品の仕様
下記の型番は、PMWコントロール・パルスセンサ付です。![薄型ACDC ターボファンモーター](https://www.daiwa-ele.com/wp-content/uploads/turbofan10.png)
![共通仕様](https://www.daiwa-ele.com/wp-content/uploads/turbofan11.png)
基板配置図
![基板配置図](https://www.daiwa-ele.com/wp-content/uploads/turbofan12.png)
PCアプリケーションとブロック図
![PCアプリケーションとブロック図](https://www.daiwa-ele.com/wp-content/uploads/turbofan13.png)

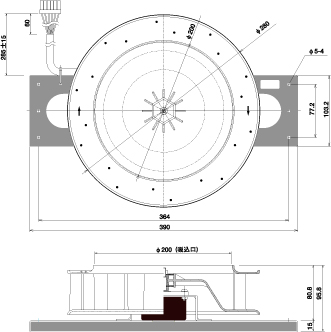

9ADTSシリーズ外形図とコントロール基板外形図
![9ADTSシリーズ外形図](https://www.daiwa-ele.com/wp-content/uploads/turbofan03.png)
![コントロール基板外形図](https://www.daiwa-ele.com/wp-content/uploads/turbofan04.png)
取付例
![薄型ACDC ターボファンモーター取付例](https://www.daiwa-ele.com/wp-content/uploads/turbofan05.png)
ターボファン使用例
![ファンフィルターユニット](https://www.daiwa-ele.com/wp-content/uploads/turbofan06.png)
![クリーンベンチドラフトチャンバー<](https://www.daiwa-ele.com/wp-content/uploads/turbofan07.png)
![大型ボックス・ラック](https://www.daiwa-ele.com/wp-content/uploads/turbofan08.png)
![製造ラインクリーン機器](https://www.daiwa-ele.com/wp-content/uploads/turbofan09.png)
